我画了 40 张图就是为了让你搞懂计算机网络层

交换结构是路由器的核心功能，通过交换功能把分组从输入端口转发至输出端口，这就是交换结构的主要功能。交换结构有多种形式，主要分为通过内存交换、通过总线交换、通过互联网络进行交换，下面我们分开来探讨一下。

经过内存交换：最开始的传统计算机就是使用内存交换的，在输入端口和输出端口之间是通过 CPU 进行的。输入端口和输出端口的功能就好像传统操作系统中的 I/O 设备一样。当一个分组到达输入端口时，这个端口会首先以中断的方式向路由选择器发出信号，将分组从输入端口拷贝到内存中。然后，路由选择处理器从分组首部中提取目标地址，在转发表中找出适当的输出端口进行转发，同时将分组复制到输出端口的缓存中。

这里需要注意一点，如果内存带宽以每秒读取或者写入 B 个数据包，那么总的交换机吞吐量(数据包从输入端口到输出端口的总速率) 必须小于 B/2。

经过总线交换：在这种处理方式中，总线经由输入端口直接将分组传送到输出端口，中间不需要路由选择器的干预。总线的工作流程如下：输入端口给分组分配一个标签，然后分组经由总线发送给所有的输出端口，每个输出端口都会判断标签中的端口和自己的是否匹配，如果匹配的话，那么这个输出端口就会把标签拆掉，这个标签只用于交换机内部跨越总线。如果同时有多个分组到达路由器的话，那么只有一个分组能够被处理，其他分组需要再进入交换结构前等待。

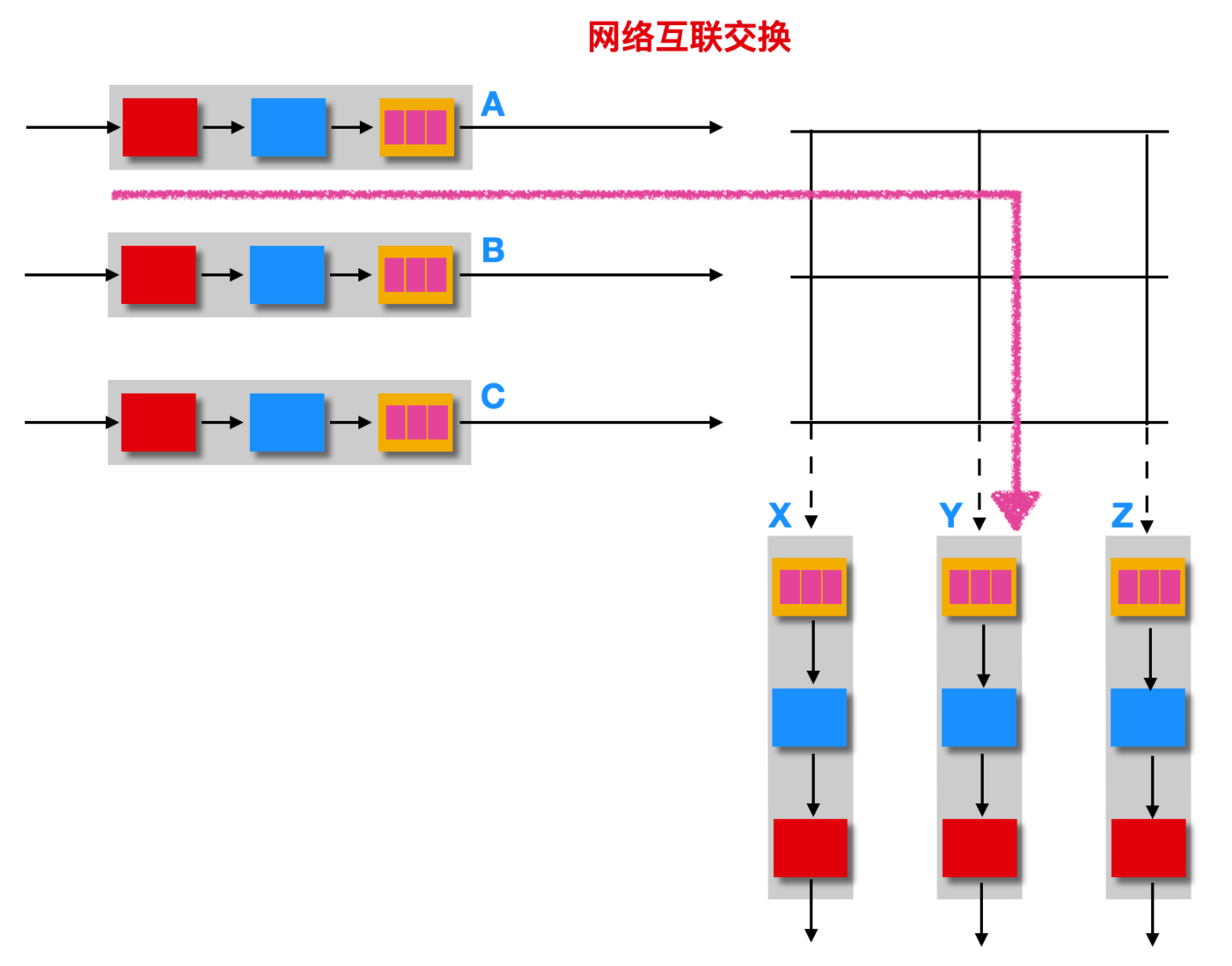

经过互联网络交换：克服单一、共享式总线带宽限制的一种方法是使用一个更复杂的互联网络。如下图所示

每条垂直的的总线在交叉点与每条水平的总线交叉，交叉点通过交换结构控制器能够在任何时候开启和闭合。当分组到达输入端口 A 时，如果需要转发到端口 X，交换机控制器会闭合 A 到 X 交叉部分的交叉点，然后端口 A 在总线上进行分组转发。这种网络互联式的交换结构是非阻塞的(non-blocking)的，也就是说 A -> X 的交叉点闭合不会影响 B -> Y 的链路。如果来自两个不同输入端口的两个分组其目的地为相同的输出端口的话，这种情况下只能有一个分组被交换，另外一个分组必须进行等待。

输出端口处理

如下图所示，输出端口处理取出已经存放在输出端口内存中的分组并将其发送到输出链路上。包括选择和去除排队的分组进行传输，执行所需的链路层和物理层的功能。

在输入端口中有等待进入交换的排队队列，而在输出端口中有等待转发的排队队列，排队的位置和程度取决于流量负载、交换结构的相对频率和线路速率。

随着队列的不断增加，会导致路由器的缓存空间被耗尽，进而使没有内存可以存储溢出的队列，致使分组出现丢包(packet loss)，这就是我们说的在网络中丢包或者被路由器丢弃。

何时出现排队

下面我们通过输入端口的排队队列和输出端口的排队队列来介绍一下可能出现的排队情况。

输入队列

如果交换结构的处理速度没有输入队列到达的速度快，在这种情况下，输入端口将会出现排队情况，到达交换结构前的分组会加入输入端口队列中，以等待通过交换结构传送到输出端口。

为了描述清楚输入队列，我们假设以下情况：

使用网络互联的交换方式；假定所有链路的速度相同；在链路中一个分组由输入端口交换到输出端口所花的时间相同，从任意一个输入端口传送到给定的输出端口；分组按照 FCFS 的方式，只要输出端口不同，就可以进行并行传送。但是如果位于任意两个输入端口中的分组是发往同一个目的地的，那么其中的一个分组将被阻塞，而且必须在输入队列中等待，因为交换结构一次只能传输一个到指定端口。

如下图所示

在 A 队列中，输入队列中的两个分组会发送至同一个目的地 X，假设在交换结构正要发送 A 中的分组，在这个时候，C 队列中也有一个分组发送至 X，在这种情况下，C 中发送至 X 的分组将会等待，不仅如此，C 队列中发送至 Y 输出端口的分组也会等待，即使 Y 中没有出现竞争的情况。这种现象叫做线路前部阻塞(Head-Of-The-Line, HOL)。

输出队列

我们下面讨论输出队列中出现等待的情况。假设交换速率要比输入/输出的传输速率快很多，而且有 N 个输入分组的目的地是转发至相同的输出端口。在这种情况下，在向输出链路发送分组的过程中，将会有 N 个新分组到达传输端口。因为输出端口在一个单位时间内只能传输一个分组，那么这 N 个分组将会等待。然而在等待 N 个分组被处理的过程中，同时又有 N 个分组到达，所以 ，分组队列能够在输出端口形成。这种情况下最终会因为分组数量变的足够大，从而耗尽输出端口的可用内存。

如果没有足够的内存来缓存分组的话，就必须考虑其他的方式，主要有两种：一种是丢失分组，采用弃尾(drop-tail)的方法；一种是删除一个或多个已经排队的分组，从而来为新的分组腾出空间。
